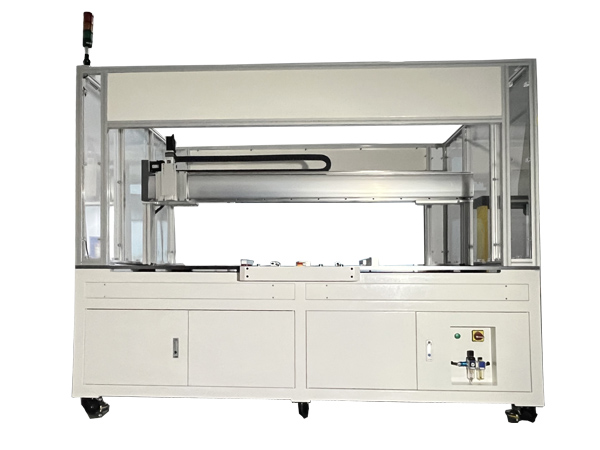

設備介紹

1.1設備功能和簡介

涂膠設備配合生產現場自動化涂膠，需要出膠連續穩定、不斷膠、斷膠干凈不滴漏，自由調節膠水配比，配比精確，涂膠精準，定時定量出膠、防固化排膠、智能檢測、機器故障報警功能。

1.2設備詳細動作工作流程圖

人工上液冷板定位------軟件選擇涂膠方------選擇流程開始涂膠------涂膠完畢，人工下液冷板

1.3設備總體結構及要求

1.設備運行為三軸聯動：X、Y、Z軸：

2.三軸行程范圍：X1/X2軸1500mm、Y1/Y2軸1000mm、Z1/Z2軸200m:

3.最大負載：Z軸20KG:

4.最高移動速度：X/Y軸：300mm/S:Z軸：200mm/S

5.重復精度：士0.02mm:

6.出膠精度：士2%：

7.馬達系統：X、Y、Z軸、壓盤泵計量馬達*2，、

8.操作模式：點到點線連線編程保存文件

9.傳動方式：XYZ軸采用伺服電機十高精密絲桿+上銀導軌

10.涂膠過程中出膠穩定、混膠配比精確、不斷膠、不存在粗細不均勻現象。

11.斷膠徹底，不滴漏，不存在拉絲現象。

12.設備特點：雙組份供膠系統具有混合比例精準、出膠連續穩定、智能檢測配比、人工操控簡單等優異性能，是一個集計量、監控和混合于一體的精密涂膠應用系統，是企業提高產品質量、降低綜合成本、實現與客戶價值共的智能裝備.

設備自帶定量出膠界面驗證設備配比精確度，根據產品參數界面設定的產品密度和產品混合配比在定量出膠界面設定每秒的出膠量及出膠時間自動算出AB膠量
