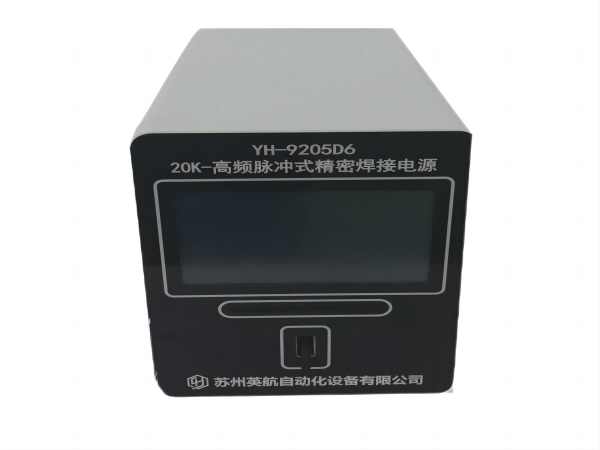

核心產品 | 高頻直流HotBar焊接機

脈沖熱壓機（又叫HotBar，也叫哈巴機(Hot Bar Bonder)），脈沖熱壓焊接針對那些不能使用正常SMT+回流爐進行焊接的器件,使用烙鐵進行焊接時容易出現焊接外觀不一致、不平整，容易出現虛焊以及容易焊壞產品。熱壓機則不同于恒溫烙鐵，在通電瞬間即可達到所要溫度，而一旦焊頭兩端不加電壓，瞬間即可達到室溫。熱壓機焊頭平整，所以焊接出來的外觀平整一致，極少出現虛焊不良現象。

產品介紹

1.采用直流輸出，焊接電流為脈動直流(且波紋度小),無交流過零不連續加熱工件的缺點，熱量集中，提高了焊接熱效率，對間距小，導熱快的工件焊接特別適合，焊接過程穩定、焊接質量顯著提高。同時，電極壽命獲得延長。

2.獨特的學習功能，按照建議設定加熱參數，可以輸出穩定的溫度，避免過沖。不同于傳統熱壓機的檔位控制，能量進行細分，并且保持階段可以微調能量，即使對導熱快的工件焊接時，同樣有穩定的溫度控制。

3.逆變橋采用軟件開關技術，減小開關損耗，減小電磁干擾。

4.具有溫度失常、監控值超限、網壓超限、過熱等故障診斷與報警功能。

5.四段加熱設定，帶溫度緩升緩降功能，時間寬范圍設定（0.3-99s），適用復雜焊接過程需要。

6.20組參數儲存，方便多種焊接品種使用。

7.中文超大LCD顯示，同時顯示多種內容，方便操作。

8.顯示各階段實時的溫度。

9.熱電偶的閉環在線反饋控制提高溫控的精準度。

10.斷線報警迅速，避免溫度失控?zé)龎墓ぜ?/span>

焊接工作原理-溫度采集

測溫傳感器采用國際標準K型熱電偶，通過我們的單片機系統，每0.25ms采集一次數據，用于程序溫度的控制。設備以標準的溫度儀校正基準溫度和動態點的參考溫度。我們的溫度精準度可以在±2度，通過在線曲線顯示。

目前很多客戶要求測量溫度，用各種測量工具和測量方法，發現實測的溫度和焊機的控制溫度有差異，不同的部位也存在差異，該現象客觀存在。但是我們同時也可以了解采用同樣的測量方式或方法看焊頭各部位的溫度是否穩定，才是我們了解的重點。

由于散熱、熱傳導、結構和電流的熱效應等因素焊頭的溫度分布在各部位存在的差異，不可能所有的發熱面都是一個溫度，溫差存在是必然的。我們所需要的結果就是溫差的穩定和單位時間內傳導到焊接部位的熱量是穩定的，如此我們的焊接就可以穩定的。Hotbar焊接的特點也就是控制溫差和傳導時間，保證穩定的焊接。

適用范圍

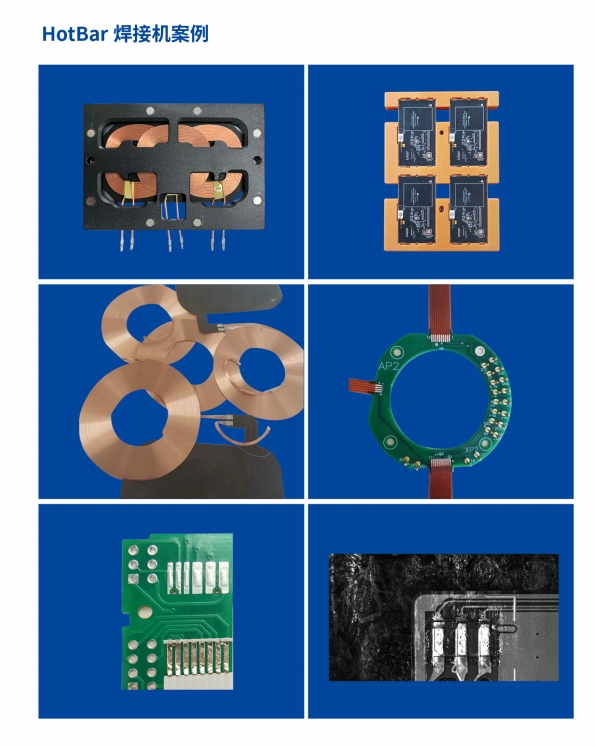

HotBar焊接機廣泛應用于揚聲器、受話器、手機零部件、觸摸屏、FPC、LCD、液晶屏、斑馬紙、光伏接線盒、TWS 耳機數據線、連接器、無線充等產品的熱壓焊接。

產品特點

1.節能降耗

焊接時通電加熱熔化焊錫或樹脂，熔化后斷電冷卻。

2.可靠性

在加壓的狀態下直到焊錫凝固，可以得到高信任的沒有虛焊、浮起的焊接。

3.速度快

針對多頻焊接一次性焊接完畢，一般時間4-5s完畢。

4.穩定性

設備焊接穩定可靠，避免人工焊接需要培訓熟練的焊錫工以及焊錫對人員的健康影響問題。

5.節省焊錫
